挤出机的加热与冷却装置、电器控制板说明

挤出机的加热与冷却装置、电器控制板说明

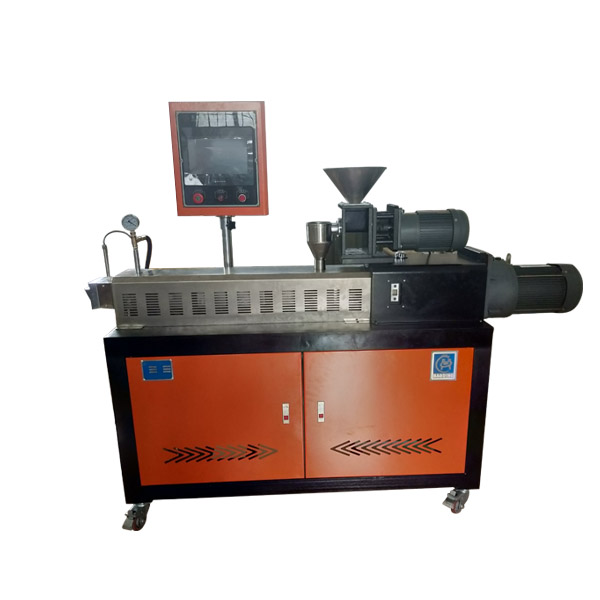

1、加热与冷却装置

（1）加热装置是塑料挤出过程能够进行的必要条件。本挤出机采用的是电加热罩，

即铸铝加热器装于机身、机脖、机头各部位。机筒共分5个加热区，从加料端开

始依次为机筒1区，机筒2区，机筒3区，机筒4区，机筒5区，机头部份也有1个加热区，依次为机头模头6区。

（2）冷却装置是为了排除螺杆旋转剪切摩擦产生的多余热量，避免温度过高使塑料

分解焦烧或定型困难而设置的。本挤出机机筒冷却采用水冷，用多组水阀软水

循环流通冷却。当某区的温度超出所设定的温度时，该区的水阀将通水冷却。

2、电器控制板说明

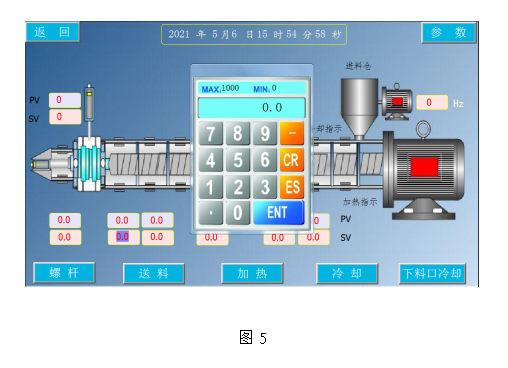

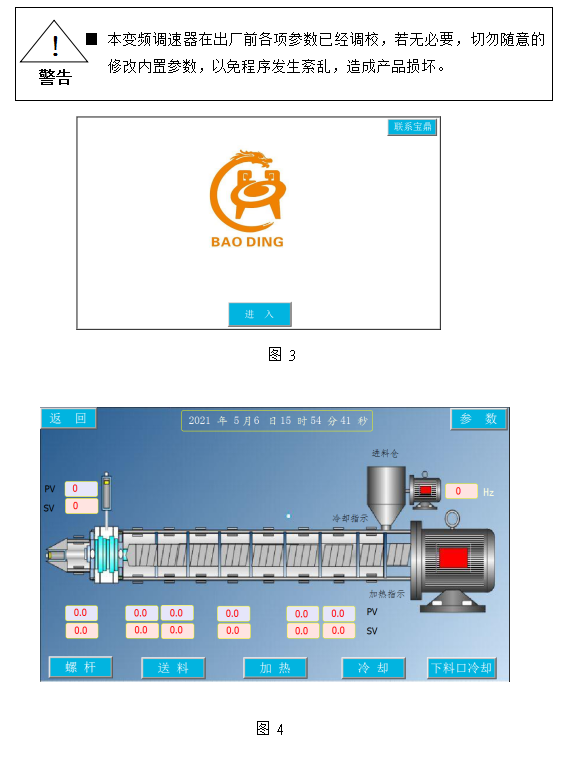

挤出机采用PLC人机界面，按下电源键进入开机界面如（图3），点按进入键，进入主操作界面（图4），PV为实际值，点按SV可设定温度值和挤出压力值，如（图5）所示，按ENT为确认，设定有误点按CR清除，当每区温度恒定后，方可启动螺杆，再启动送料。

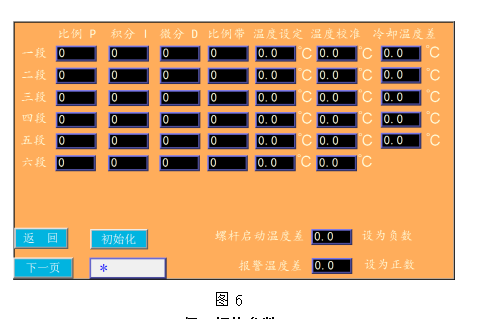

点击参数按钮进入图6，其中PID和比例带参数出厂已经设定好，请勿改动，如不慎改动，可点击初始化按钮恢复出厂值。温度设定可根据实际需要设定每一区的温度，也可在主画面设定温度。温度校准列可设定相应的温度值，使每一区所测量温度跟实际温度显示一致。（比如实际显示温度150℃，测量温度160℃，温度校准值设定为10℃，如测量温度为140℃，则温度校准值设定为-10℃）。冷却温度列可根据实际物料设定每一区通水温度点（比如设定温度为150℃，需要达到160℃通水，则冷却温度设定为10℃，反之需要达到140℃通水，则冷却温度设定为-10℃）。报警温度差可设定100℃左右，如有哪区加热系统损坏，固态继电器被击穿，将持续加热，达到报警温度设定值，蜂鸣器报警，告诉我们加热损坏。螺杆启动温度差一般设定为负数，可设定为-20，以第四段温度为基准，如四段温度设定150℃，螺杆启动温度差设为-20，则螺杆启动需要满足第四段温度达到130℃方可启动螺杆。要保证螺杆内部残余物料彻底融化才可以开机，不然物料呈固态，螺杆启动会造成断螺杆，谨慎设定。
