双辊开炼机用途、结构、工作原理、电控板

双辊开炼机用途、结构、工作原理、电控板

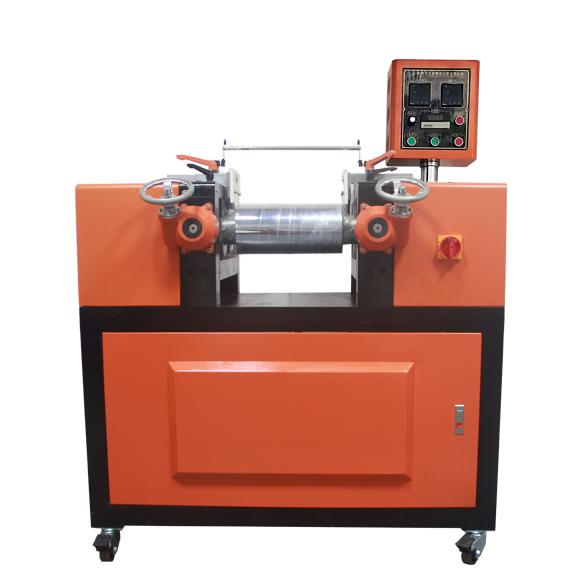

实验室BD-8818-AE

用   途

    开炼机的作用是将原料和配合剂加以混合均匀。为了达到客户的要求，使产品能符合客户的质量和颜色，再将实验的结果及其比例用于生产线，此机为橡塑料工业重要的实验设备之一。

结构说明

    开炼机本机主要结构由机箱机架、传动系统、加热系统及紧急停车装置组成。前后辊筒的转动是由减速电机驱动，经由链条、链轮、齿轮副传递所需要的转速。前后辊轮的速比是固定的，亦可通过变频调速改变对转速的要求。辊筒为中空结构，其内可通过电热管加热，介质加热或冷却。通过操作调距手柄来调整两辊筒之间的缝隙大小和相互平行。在机架上方和机箱正中装有紧急停车装置和膝顶反转装置，以保证操作人员的安全。

工作原理

    开炼机工作时，两辊筒相向旋转且速度不等，堆放在辊筒上方的物料由于辊筒表面的摩擦和粘附作用，以及物料之间的粘结力而被拉入辊隙之内，在辊隙内受到强烈的剪切与挤压，使其产生形变，从而增加各组分之间的界面，产生了分布混合，该剪切亦使物料受到大的应力，当应力大于物料的许用应力时，物料就会分散开来，在通过辊隙时，料层变薄且包裹在较高温度的辊筒表面，加上承受剪切时产生的热量，物料即渐趋熔融或软化，此过程反复进行，达到预期的熔融塑化和混合状态，完成炼塑。

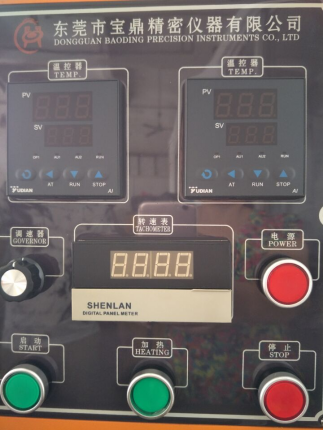

电控板

  温控器：显示和设定辊筒温度    停止键：停止旋转开关    电源键：电源开关

  加热键：加热按钮              启动键：辊筒旋转按钮
